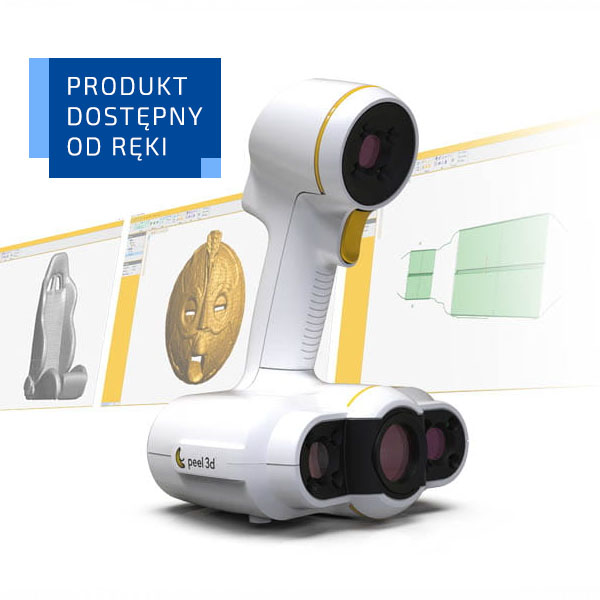

Ręczny skaner 3D peel 2 CAD | SYS-P3D-PEEL2CADP + Walizka GRATIS
towar niedostępny
dodaj do przechowalni
Opis
Potrzebujesz skaner do projektów z zakresu inżynierii odwrotnej? Mamy go – to peel 2 CAD.
To łatwe w użyciu i w pełni zintegrowane rozwiązanie, które umożliwia wyodrębnienie wszystkich potrzebnych informacji ze skanów 3D i wysłanie ich bezpośrednio do preferowanego oprogramowania CAD. Bardzo precyzyjny, umożliwia eksport skanów w formatach .iges, .step czy .dxf. Kompatybilny z oprogramowaniem SOLIDWORKS, Inventor, Fusion 360 i innymi.
Technologię i możliwości skanowania 3D docenią zwłaszcza te firmy które:
Korzystają z maszyn lub urządzeń o trudno dostępnych lub niedostępnych na rynku częściach zamiennych. Dzięki skanowaniu 3D części te można odtworzyć.
Opracowują nowe produkty przy użyciu metod tradycyjnych, poprzez makietowanie i prototypowanie przyszłego obiektu. Dzięki skanowaniu można łączyć analogowe i cyfrowe techniki twórcze, uzyskując finalnie lepszy produkt dla odbiorcy.
Prowadzą kontrolę jakości produktu końcowego. Skanowanie 3D umożliwia inspekcję wyrobu na produkcji.
Dążą do optymalizacji kosztów. Zastosowanie procesu inżynierii odwrotnej oraz projektowania generatywnego daje możliwość przeprojektowania istniejącego wyrobu w wielu wariantach, w celu zmniejszenia zużycia materiału bez utraty jakości.
poszczególne możliwości skanerów 3D dostępne są w zależności od modelu
Różnorodność obiektów, które skanują skanery peel
- Odlewy metalowe
- Modele gliniane
- Ceramika, porcelana, tworzywa sztuczne
- Kamień, tkanina, skóra
- Rzeźba, Ludzka postać
- Kształty organiczne
Zastosowanie skanerów peel
- Inżyniera odwrotna i projektowanie
- Nauka i edukacja
- Sztuka
- Ochrona dziedzictwa kulturowego
- Skanowanie ludzkiego ciała
- Inne - jakie tylko podpowie Ci wyobraźnia
Co dostajemy w ramach pakietu startowego:
- Skaner 3D
- Zasilacz
- Przewód USB
- Pendrive z instalatorem oprogramowania i tutorialami
- Klucz sprzętowy z licencją modułu do inżynierii odwrotnej
- Markery pozycjonujące (500 szt.)
- Markery pozycjonujące z mocnym klejem (500 szt.)
- Płyta kalibracyjna
- Kartonowe opakowanie*
* możliwość zamówienia wzmacnianej walizki
Proces inżynierii odwrotnej z wykorzystaniem SOLIDWORKS CAD 3D
- Zeskanuj obiekt
Zarówno obiekt, jak i skaner mogą się swobodnie poruszać: podgląd w czasie rzeczywistym pozwala dokonać jak najdokładniejszego pomiaru.
- Finalizuj siatkę
Oczyszczaj, ulepszaj, dopasowuj i eksportuj dzięki intuicyjnemu oprogramowaniu dedykowanemu skanerom.
- Wyodrębnij elementy i powierzchnie
Użyj elementów geometrycznych, powierzchni, przekrojów, aby zdefiniować cenne informacje o swoim obiekcie.
- Wyeksportuj do oprogramowania CAD
Przenieś wyodrębnione elementy, aby użyć ich jako odniesienia do odtworzenia obiektu w ulubionym oprogramowaniu CAD. My polecamy SOLIDWORKS.
Uzyskaj Pomoc
Masz pytania dotyczące urządzeń PEEL?
Pomożemy Ci wybrać najlepszą opcję dla Twojego zespołu i przeprowadzimy przez proces zakupu.
Dane techniczne
| Rekomendowane wymiary skanowanego obiektu | 0,3–3,0 m |
| Dokładność | do 0,100 mm |
| Dokładność objętościowa | 0,300 mm / m |
| Rozdzielczość pomiaru | 0,250 mm |
| Rozdzielczość siatki | 0,500 mm |
| Obszar skanowania | 380 x 380 mm |
| Odległość skanowania | 400 mm |
| Głębia pola | 250 mm |
| Źródło światła | Białe światło (LED) |
| Klasa lasera | 24 bit |
| Rozdzielczość tekstury | od 50 do 150 dpi |
| Metody pozycjonowania | Geometria i/ lub cele i/ lub tekstura |
| Prędkość pomiarowa | 550 000 pomiarów na sekundę (z celami pozycjonującymi lub z obiektem o geometrii odpowiedniej do pozycjonowania) |
| Waga | 950g |
| Wymiary | 150 x 171 x 251 mm |
| Standard podłaczenia | 1 x USB 2.0 |
| Formaty wyjściowe | .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .igs, .step, .dxf |
| Zakres temperatur pracy urządzenia | 5–40 °C |
| Zakres wilgotności roboczej (bez kondensacji) | 10–90% |
| Certyfikaty | Zgodność z EC (dyrektywa dotycząca kompatybilności elektromagnetycznej, dyrektywa niskonapięciowa), IP50, WEEE |
| Oprogramowanie | peel 3d z modułem peel 2 CAD |
